ПБК ЭКОВЭЛЛ

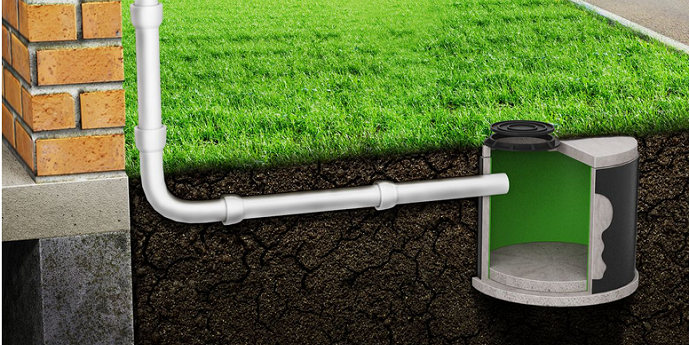

Ж/Б колодцы ПБК «ЭКОВЭЛЛ» - инновация, сочетающая в себе свойства железобетона и разработок в области полимерных изделий.
Конструкция выполняется путем соединения железобетона и специального полиэтиленового листа во время производственного процесса – вибропрессования. Колодцы производятся по ТУ 5855-001-23107031-2013.
Физико-механические характеристики:
- толщина основного листа 4,0 - 4,5 мм
- высота анкерного элемента 10 - 12 мм
- линейное расширение: продольное - 12 Н/мм2, поперечное - 13 Н/мм2
- удлинение при разрыве
- продольное - 50%, поперечное - 50%
- усадка при 1200С/2h - 4%
- твердость 55 ед. по Шору
- коэффициент упругости - 800Н/мм2
- температурный диапазон от -20°С до + 60°С
- химическая стойкость ГОСТ 16338-85
Таблица соразмерности и массы комплектующих ПБК ЭКОВЕЛЛ | |||||
Наименование детали | Наружный Ø, мм | Внутренний Ø, мм | Толщина стенки, мм | Высота, мм | Масса, кг |
КС 10-9 Кольцо сквозное | 1160 | 1000 | 80 | 890 | 550 |
КС 10-6 Кольцо сквозное | 1160 | 1000 | 80 | 590 | 400 |
КС 10-3 Кольцо сквозное | 1160 | 1000 | 80 | 290 | 200 |
ДК 10-9 Кольцо с дном | 1160 | 1000 | 80 | 890 | 860 |
ПК 10-9 Кольцо с крышкой | 1160 | 1000 | 80 | 890 | 780 |
ПП 10-2 Плита перекрытия | 1160 | 1000 | - | 150 | 290 |
ПН 10 Плита низа | 1160 | 1000 | - | 100 | 260 |
КС 15-9 Кольцо сквозное | 1680 | 1500 | 90 | 890 | 960 |
КС 15-6 Кольцо сквозное | 1680 | 1500 | 90 | 590 | 670 |
КС 15-3 Кольцо сквозное | 1680 | 1500 | 90 | 290 | 320 |
ДК 15-9 Кольцо с дном | 1680 | 1500 | 90 | 890 | 1670 |
ПП 15-2 Плита перекрытия | 1680 | 1500 | - | 150 | 660 |
ПН 15 Плита низа | 1680 | 1500 | - | 120 | 640 |
КС 20-9 Кольцо сквозное | 2200 | 2000 | 100 | 890 | 1470 |
КС 20-6 Кольцо сквозное | 2200 | 2000 | 100 | 590 | 980 |
КС 20-3 Кольцо сквозное | 2200 | 2000 | 100 | 290 | 480 |
ПП 20-2 Плита перекрытия | 2200 | 2000 | - | 160 | 1380 |
ПН 20 Плита низа | 2200 | 2000 | - | 120 | 1380 |
Облицовочные панели (вкладыши) «ЭКОВЭЛЛ» из полиэтилена низкого и среднего давления высокой плотности в соответствии с ТУ 2291-001-66001828-2013 с анкерными элементами крепления для гидроизоляции и антикоррозионной защиты железобетонных канализационных колодцев, канализационных насосных станций, а также для резервуаров чистой воды.
Описание.
Колодцы «ЭКОВЭЛЛ»— инновация, сочетающая в себе свойства железобетона и разработок в области полимеров. ПБК «ЭКОВЕЛЛ» (полимерно – бетонная конструкция) изготавливается методом вибропрессования что придает конструкции колодца монолитность.
Во время производства полимерные листы «ЭКОВЕЛЛ» крепятся к бетонному телу колодца с помощью анкерных элементов что исключает возможность отрыва листа «ЭКОВЕЛЛ».
Полимерный лист стоек к агрессивным средам, щелочам и кислотам, нефтепродуктам и конденсату природных газов, обладает морозостойкостью (до -50°С), долговечностью (срок службы не менее 50 лет).
Области применения.
- В качестве защитного экрана при устройстве свалок, хранилищ химических отходов, водных резервуаров, резервуаров чистой воды, площадок для хранения нефтепродуктов.
- Для изоляции сооружений от воздействия влаги, строительства дамб и плотин.
- Для гидроизоляции железобетонных труб и водопроводов, химической защиты железобетонных емкостей, подземных сооружений, безнапорных труб и лотков, стеновых панелей и других строительных конструкций, для гидроизоляции различных объектов.
Преимущества.
- ПБК «ЭКОВЭЛЛ» сочетает в себе свойства железобетонного колодца и герметичность, а также химическую стойкость пластикового колодца. Не требует дополнительных работ по герметизации колодцев в течении всего срока службы.
- Применение колодцев с полимерной футеровкой делают систему единой по материалу, что дает гарантию долговременной эксплуатации без нарушения герметичности.
- Простота проектирования колодцев обуславлевается длительным использованием железобетонных колодцев в инженерных сетях, для ПБК «ЭКОВЕЛЛ» не требуется каких либо новых решений в проектировании.
- Возможность на месте подгонки конструкции колодца по высоте, по углам врезки трубы.
- Не требует пригрузочной плиты за счет собственного веса (в сравнении с пластиковыми колодцами) либо пригруз будет не значительным.
- Простота монтажа колодцев – привычна для большинства строителей
- Срок эксплуатации не менее 50 лет.
- Высокие показатели морозостойкости – до -50°C.
- Полный цикл производства ПБК «ЭКОВЕЛЛ» гарантирует качество продукции.
- Большая номенклатура поставляемой продукции.
- Наличие больших диаметров Ø2000 мм.
- Предоставляется шеф-монтаж по проварке швов.
- Возможность продажи сварочного оборудования (экструдеры различных модификаций).
- Доставка колодцев осуществляется производителем.
