Вакуумная канализация

Наружная система вакуумной канализации является достойной альтернативой самотечным (гравитационным) и напорным системам канализации, а так же системам с использованием локальных очистных сооружений и септиков.

Область применения и назначение.

Жилые районы и поселения:

  • Коттеджные поселки и районы с низкой плотностью населения на больших территориях;
  • Районы с сезонным проживанием и нестабильным объемом сбрасываемых стоков;
  • Дачные кооперативы, садоводства, таунхаусы, базы отдыха, кемпинги, курорты и пляжи;
  • Намывные и прибрежные территории, поселения с подвижными и проседающими грунтами;
  • Территории с препятствиями на пути магистрали (водоемы, канавы и коммуникации);
  • Равнинные территории и объекты, находящиеся ниже основного коллектора;
  • Регионы со сложным рельефом;
  • Твердые, скалистые и песчаные грунты;
  • Территории с высоким уровнем грунтовых вод и регулярными подтоплениями.

Инфраструктурные объекты:

  • Крупные гипермаркеты и складские комплексы с нерегулярными стоками;
  • Промышленные предприятия с раздельным отведением стоков разной агрессивности;
  • Водоохранные и природоохранные зоны, объекты со стесненными условиями прокладки;
  • Быстровозводимые лагери МЧС, военные городки и мобильные структурные поселения;
  • Аэропорты, корабельные порты, стадионы и станции метрополитена.

Экономическая эффективность.

Уменьшение сметной стоимости Ваших проектов:

  • Не требует дорогостоящих подъемных КНС и смотровых колодцев на магистрали;
  • Сборной емкостью могут являться любые пластиковые и ЖБ колодцы с футировкой;
  • Материалом трубопровода является технологичный и недорогой ПНД (PE-100/PE-100RC);
  • Экономия на материалах за счет применения труб малых диаметров (Oт 90 до 250 мм.);
  • Высокая степень диффузии полиэтилена обеспечивает надежность сварных соединений;
  • Непредвиденные препятствия не требуют сменены трассировки и дополнительных работ;
  • Вакуумные насосы способны вертикально поднять стоки на высоту до 4 метров.

Сокращение расходов на строительство и монтаж:

  • Глубина заложения ограничена только глубиной промерзания почвы в Вашем регионе;
  • Минимальный объем земляных работ за счет узких и не глубоких траншей для магистрали;
  • Допускается укладка питьевого и канализационного трубопровода в одной траншее;
  • Возможна обратная засыпка трубопровода;
  • Нет необходимости в нерудных материалах различной фракции для подсыпки и обсыпки;
  • Подходит для санации существующих канализационных сетей;
  • Одна вакуумная станция обеспечивает сбор стоков с территории радиусом до 2,5 км.;
  • Широкая вариативность траншейной и безтраншейной прокладки вакуумной магистрали;
  • Вспахивание грунта, горизонтально направленное бурение, прокол, подвешивание.

Оптимизация расходов на последующую эксплуатацию:

  • Скорость перемещения стоков 6 м/с исключает заиливание, гарантируя самоочищение;
  • Трубопровод сохраняет целостность и герметичность при просадках и движении грунта;
  • Закрытая вакуумная система исключает протечки и загрязнение грунтовых вод;
  • Аэрация стоков и герметичность сети исключает гниение и неприятные запахи;
  • Отсутствие смешения с ливневыми стоками уменьшает нагрузку на оборудование.

Значительная экономия электроэнергии:

  • Центральная вакуумная станция - единственный потребитель электроэнергии в сети;
  • Оборудование центральной вакуумной станции работает в энергосберегающем режиме;
  • Сборные камеры работают абсолютно автономно (не потребляя электроэнергию);
  • Особая запатентованная система смешения воздух/вода позволяет экономить ресурс КНС.

Универсальное решение для бизнеса:

  • Оптимизация расходов при раздельном отведении и очистке стоков разной агрессивности;
  • Исключение штрафов за превышение норм содержания веществ, проникающих из грунта;
  • Минимальное воздействие на транспортные узлы и коммуникации при монтажных работах.

Принцип работы вакуумной канализации.

Стоки поступают от абонентов по самотечным выпускам в приемные емкости сборных колодцев, в которых установлены вакуумные клапаны с датчиком уровня наполнения (интерфейсные блоки) . Когда емкость колодца наполняется до определенного уровня, вакуумный клапан открывается, и начинается цикл всасывания стоков в вакуумную магистраль, соединяющую сборные колодцы и главный накопительный резервуар на центральной вакуумной станции . После наполнения главного накопительного резервуара - канализационные насосы перекачивают стоки от вакуумной станции в напорную сеть, ведущую на очистные сооружения или к главному коллектору, опустошая вакуумный резервуар.

Интерфейсные блоки – это сборные колодцы, являющиеся приемными камерами (резервуарами) для накопления поступающих от одного или нескольких абонентов стоков, в которые установлены автономные, не требующие электроэнергии, автоматические вакуумные клапаны. Такая конструкция дает нашей системе ряд преимуществ по сравнению с аналогами:

  • Позволяет накапливать стоки в течении 24 часов, предотвращая затопление системы в случае внезапной аварии на центральной насосной станции;
  • Все элементы системы являются полностью погружными, что позволяет сохранить работоспособность даже в случае полного длительного затопления;
  • Отсутствует необходимость в вентиляционных трубках, подверженных засорению посторонними предметами и вандализму.

Вакуумная магистраль – это замкнутая (герметичная) сеть из полиэтиленовых труб, соединенных сваркой встык или при помощи электросварных муфт. Пилообразный профиль укладки обеспечивает прерывание уклона с шагом колена не более 100 метров, создавая гидрозатворы, ограничивающие скорость перемещения стоков. Конструкция не требует установки смотровых и иных сервисных трубок, что исключает вероятность засорения трубопровода посторонними предметами и актов вандализма.

Центральная вакуумная станция – это техническое сооружение, оснащенное взрывобезопасным энергосберегающим оборудованием и аварийным разъемом для подключения внешнего источника питания (электрогенератора) на случай аварийного отключения электричества. Центральная вакуумная станция оснащена главным вакуумным резервуаром, в котором по средствам парных (попеременно работающих) вакуумных насосов (генераторов вакуума) создается отрицательное давление (от 25кПа до 65кПа). Для очистки воздуха, выходящего из вакуумного резервуара, используется биофильтр. По мере наполнения главного резервуара стоки перекачиваются парными (попеременно работающими)насосами через напорный канализационный выпуск на очистные сооружения или главный канализационный коллектор.

Устройство интерфейсного блока.

Поплавковый регулятор – устройство, позволяющее контролировать уровень наполнения сборной емкости. Когда поплавок находится на нижней отметке, система находится в ждущем режиме. При наполнении сборной емкости поплавковый регулятор передает на стартер клапана команду на сброс стоков, а после опустошения сборной емкости - о прекращении режима сброса.

Трубка смешивания воздуха и воды – уникальная запатентованная технология порционного смешивания воздуха и воды для аэрации транспортируемых стоков, препятствующая оседанию жира и позволяющая использовать вакуумные насосы значительно меньшей мощности, а так же исключающая необходимость повторного ручного запуска в случае полного затопления системы.

Стартер клапана – устройство, активирующее выпускной клапан. Когда система находится в ждущем режиме стержень стартера выпускного клапана находится в закрытом положении, получив команду от поплавкового регулятора о необходимости начала цикла сброса стоков механический активатор открывает доступ вакуума на верхнюю часть поршня клапана, открывая вакуумную сеть.

Вакуумный клапан – автономное устройство открывающее и закрывающее вакуумную сеть от сборной камеры при помощи поршня и пружины. После подачи вакуума на верхнюю часть поршня клапана механическим стартером, поршень открывается, открывая вакуумную сеть. После завершения цикла сброса доступ вакуума прекращается и механическая пружина закрывает сеть поршнем клапана.

Вентиль прямого сброса (By-pass) – это система позволяющая принудительно, при помощи ручной шаровой запорной арматуры, поставляемой в комплекте, напрямую соединить вакуумную сеть и сборный колодец для аварийного сброса стоков и опустошения приемной камеры, минуя вакуумный клапан, на случай аварийного ремонта.

Сравнение самотечной и вакуумной канализации.

Самотечная система канализации
Вакуумная система канализации

Большое количество подъемных насосов.

Множество КНС, пультов управления и прочего оборудования, нуждающегося в постоянном контроле и дорогостоящем обслуживании.

Нет необходимости в КНС на магистрали

Не требует использования подъемных насосов, КНС только на вакуумной станции, вся система обслуживается в одном месте.

Требуется множество различых колодцев.

Необходимо использование множества дорогостоящих инспекционных и перепадных колодцев для сохранения уклонов.

Нет необходимости использовать колодцы.

Система не требует использования колодцев, позволяя экономить на закупке, монтаже и дальнейшей эксплуатации оборудования.

Множество потребителей электроэнергии.

Подъемные насосы являются постоянными потребителями электроэнергии, что повышает эксплуатационную стоимость всей системы.

Только один потребитель электроэнергии.

Энергоэффективное оборудование вакуумной станции потребляет значительно меньшее количество электроэнергии при эксплуатации.

Не подходит для прибрежных районов.

Просадка и сдвиги грунта, свойственные намывным и прибрежным территориям, ведут к протечкам в местах раструбных соединений.

Эффективна для намывных территорий.

Герметичность системы и надежность сварных соединений позволяет магистрали сохранять целостночть при сдвигах и просадках грунта.

Требуются трубы большого диаметра.

Требования СНиП по величине наполнения в самотечном трубопрободе вынуждают использовать трубы больших диаметров.

Применение труб меньшего диаметра.

Пилообразный метод прокладки создает гидрозатворы, позволяя использовать трубы значительно меньших диаметров.

Широкие и глубокие траншеи по СНиП.

Ширина и глубина траншей требует больших затрат на выемку и вывоз грунта, парализуя окружающую инфраструктуру насыпями почвы.

Узкие и не глубокие траншеи для магистрали.

Узкие и не глубокие траншеи для труб в разы уменьшают объем работ по выемке грунта при монтаже, понижая себестоимость.

Большая глубина заложения трубопровода.

Для сохранения требуемых по СНиП уклонов и самоочистки безнапорной системы необходимо прибегать к заглублению до 8 метров.

Значительно меньшая глубина заложения.

Глубина заложения вакуумной магистрали регламентируется исключительно глубиной промерзания почвы в регионе.

Грунтовые воды усложняют монтаж труб.

При монтаже магистрали на больших глубинах или при высоком уровне грунтовых вод -требуется установка шпункта и водопонижение.

Заложение труб выше уровня грунтовых вод.

Технология укладки труб позволяет избежать или минимизировать сложности связанные с откачкой грунтовых вод из траншеи.

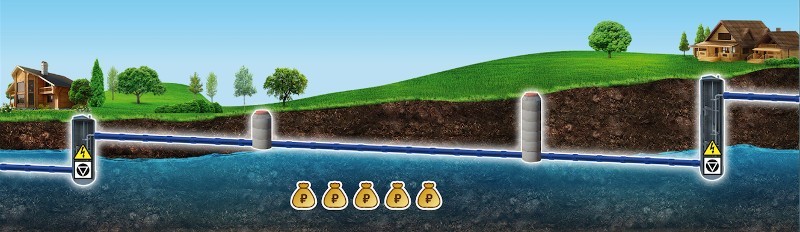

Сложно обходить препятствия на магистрали.
Самотечная система позволяет обходить препятствие только  путем установки подъемных КНС или путем заглубления сети.

Позволяет легко обходить все препятствия.
Особая технология укладки обеспечивает гибкость и вариативность траншейной и бестраншейной прокладки трубопровода.

Требуется особая подсыпка и обсыпка.
При монтаже необходимо вывозить грунт и завозить нерудные материалы различной фракции для устройства подсыпки и обсыпки.

Возможна обратная засыпка грунта.

Нет необходимости в вывозе почвы со строительной площадки, грунт после выемки может использоваться для обратной засыпки.

Сети прокладываются на разной глубине.

Технология требует укладки питьевого и канализационного трубопроводов на разных уровнях, что увеличивает объемы работ.

Возможна укладка сетей в одной траншее.

Абсолютная устойчивость к протечкам позволяет прокладывать канализационный и питьевой трубопроводы в одной траншее.

Несоблюдение уклонов ведет к заиливанию.

Слишком малое наполнение в трубопроводе, как и нарушение уклонов сети, препятствует ее самоочищению, образуя заторы и запахи.

Заиливание труб технически не возможно.

Скорость потока в системе 6 м/с исключает заиливание, гарантируя самоочищение и отсутствие запахов.

Система удаленного мониторинга и контроля.

Система мониторинга - это полностью автоматизированная система обеспечивающая контроль за работой всей наружной вакуумной системы канализации по части суммарного объема сбросов, наработки и технической исправности насосного оборудования, а так же целостности магистрали. Возможна установка дополнительного оборудования обеспечивающего точечный контроль в каждом сборном колодце у абонентов для раздельного контроля объема сбросов от каждого абонента и контроля за техническим состоянием каждого клапана.
