SLM PE 100 RC plus

Трубы SLM PE 100 RC производятся в соответствии с требованиями ГОСТ 18599-2001 (изменения 1, 2) и PAS 1075. Они предназначены для закрытой бестраншейной укладки.

Удобные в использовании, простые в установке, надежные — вот три главных преимущества новых защищенных труб egeplast SLM.

Наиболее типичные условия применения:

  • Ответственные проекты, в которых необходимо восстановление трубы без вскрытия дорожного полотна;
  • Прокладка труб в городских условиях, в местах, характеризующихся неоднородным грунтом с большим количеством обломочных пород;
  • Прокладка труб в скальной основе; открытая укладка с обратной засыпкой неоднородным грунтом.
  • Для бестраншейных технологий: горизонтально-направленное бурение, проколы с использованием пневмопробойника, при релайнинге и других методах реновации.

Преимущества:

Новое поколение защищенных труб имеет целый ряд преимуществ:


  • Большой опыт производства SLM PE 100 RC Egeplast (Германия);
  • Надежность защитного слоя – отсутствие случаев его сползания (в отличие от труб конкурентов), при этом легкое отделение от поверхности трубы.
  • Легкость в использовании;
  • Высокая прочность на сдвиг;
  • Высокая ударопрочность;
  • Устойчивость к истиранию и другим физическим воздействиям;
  • Герметичность;
  • Одобренная DVS сварка встык без снятия защитного слоя;
  • Идеальная защита от насечек и порезов;
  • Простая поверхностная зачистка: просты в использовании при последующей интеграции трубопровода;
  • Прочность сцепления между основной трубой и защитным покрытием;
  • Высокая гибкость материала упрощает обращение с трубой и обеспечивает стойкость к ударам и повреждениям;
  • Трубы полностью подлежат обязательной вторичной переработке;

Простое соединение:

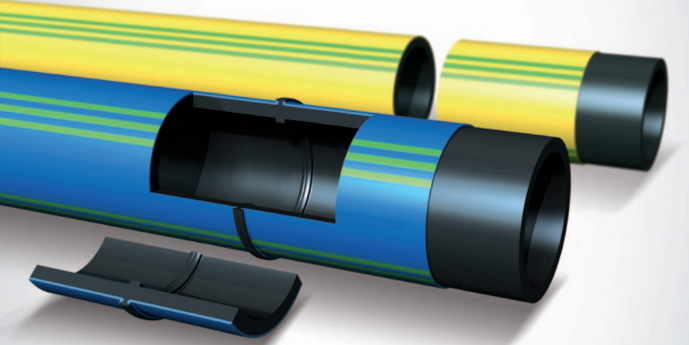

Новое поколение egeplast SLM 3.0 имеют значительно улучшенные свойства, делающие трубы более безопасными и удобными в использовании.

egeplast SLM 3.0 могут быть сварены в соответствии со стандартами DVS без необходимости в удалении защитного слоя. Это объясняется тем, что и защитное покрытие, как и труба, изготовлено из модифицированного полиэтилена, пригодного дня сварки. Удаление этого слоя как во время сварки, так и при последующем применении, не обязательно. Если вам необходимо избавиться от защитного покрытия, вы так же легко сможете это сделать.



Защитное покрытие:

egeplast SLM 3.0 обладают чрезвычайной стойкостью к истиранию. Защитное покрытие из PEplus характеризуется на 60% меньшим износом, по сравнению с покрытием из полипропилена. Это придает еще больше надежности, когда дело доходит до прокладки и эксплуатации трубопровода.

Покрытие предназначено для защиты от механических повреждений при транспортировании, монтаже и эксплуатации напорных труб из полиэтилена по ГОСТ 18599, в том числе для хозяйственно-питьевого водоснабжения номинальном давлении до 1,6 Мпа, и температуре среды до +40°C, а также другие жидкие и газообразные вещества, транспортирующих горючие газы при максимальном рабочем давлении до 1,2 МПа и рабочей температуре среды до +40 °C.

Защитное покрытие – наружный слой полиэтиленовых труб в виде тонкостенной оболочки из специальной минералонаполненной термо- и светостабилизированной композиции на основе полипропилена




Устойчивость к нагрузкам защитного покрытия PE RC plus SLM

При укладке бестраншейным способом трубы подвергаются большим нагрузкам: остроугольные камни и осколки, находящиеся в грунте, оставляют на трубе царапины и порезы. При использовании обычной однослойной трубы велика вероятность распространения повреждений вглубь, что через некоторое время может спровоцировать разрыв в изделии. В то время как дополнительный слой трубы SLM PE 100 RC Plus, устойчивый к локальным нагрузкам, снижает такую вероятность в разы – он предотвращает прямой контакт камней или осколков с основной напорной трубой.

Наружное покрытие предназначено для защиты напорных труб из полиэтилена от механических повреждений. Внутренняя рабочая труба сохраняет первоначальные характеристики и полную работоспособность после протяжки и монтажа. Минеральные микрочастицы придают покрытию труб с защитной оболочкой стойкость к процарапыванию (Рис. 1), а также распределяют дополнительные нагрузки прилегающего грунта, вызванные камнями с острыми углами или осколками старых труб.

Испытания.

В конце апреля 2009 года были произведены испытания по протягиванию образца трубы с защитным покрытием внутри изношенного чугунного трубопровода диаметром 900 мм. Испытания проводились на участке длиной 364 м в столичном районе Перово. Для испытаний были предоставлены 2 образца диаметром 800 мм и длиной 2 м: первый – из ПЭ 100 по ГОСТ 18599-2001, второй – с защитным покрытием.

Протяжка осуществлялась со скоростью принятой для обычного выполнения данного вида восстановительного ремонта. В трубопровод был предварительно запасован трос, к которому были прикреплёны образцы, соединенные между собой посредством гибкого сочленения.


Образец №1

После протяжки был произведен визуальный осмотр образцов и замеры образовавшихся царапин. На образце № 1 без защитного покрытия были обнаружены царапины глубиной до 2,23 мм и шириной 2-6 мм.


Замер глубины царапин на образце №1


Замер ширины царапин на образце №1

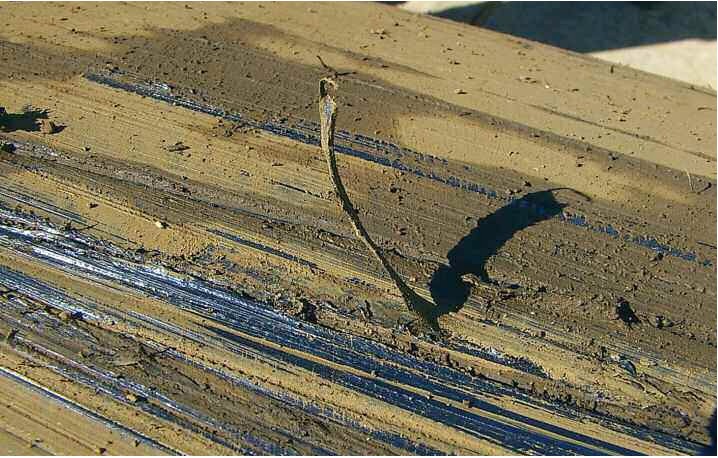

Помимо этого на образце № 1 были обнаружены заусенцы, что свидетельствует не только о продавливании царапин, но и овыскабливании материала стенки трубы. Подобных дефектов на образце № 2 обнаружено не было.


Образец №2

На образце № 2 были обнаружены царапины глубиной до 1,21 мм и шириной также 2-6 мм. При этом толщина защитного покрытия составляет 4 мм. Из рисунка видно, что сама труба осталась неповрежденной, а значит, она сохранила свою полную работоспособность при максимальном допустимом давлении в течение расчетного срока службы.



Способы монтажа.

Высокая гибкость и прочность материала PE 100 RC, а также наличие защитного слоя из минералнаполненного полипропилена позволяют применять трубы SLM PE 100 RC в современных методах прокладки – бестраншейных, например, методе плужной укладки (труба непрерывно запахивается, а коридор для нее тотчас снова закрывается) и фрезерования (специальное устройство фрезерует узкую траншею, в которую в ходе той же операции укладывается гибкая труба), вытеснения грунта, замены оболочки, бурения с промывкой, «берстлайнинга» (способ, при котором с помощью специальных ножей разрушается старая, дефектная труба и протягивается новая, с несколько большим диаметром).


Защитная оболочка не препятствует надежному свариванию (часть дополнительного слоя следует снимать перед началом стыковки). Сварка может осуществляться двумя методами:

  • электрофузионной сварки;
  • стыковой сварки.
