Трубы из ПВХ-О 500

• Питьевое водоснабжение
• Техническое водоснабжение
• Промышленное применение
• Ирригационные сети
• Сети напорной канализации
• Системы противопожарных систем

Номенклатура производимых труб MOLECOOL:

Ориентация структуры полимера

Появление слоистости

За счет образования слоистости, материал приобретает уникальные механические свойства!

На этой диаграмме показано превосходство ПВХ-О 500 по отношению к обычному НПВХ.

Здесь вы можете видеть фото того, как камень, весом 500кг, роняют на трубу MOLECOOL с высоты 3м. На трубе не осталось никаких повреждений.

Высокое сопротивление деформации

• Прочность на разрыв в разы превышает прочность труб из ПЭ100 и НПВХ
• Кривая растяжения ПВХ-О отличается от кривых других пластиков и очень близка к кривой металлов

Максимальная гибкость

Трубы из ПВХ-О способны переносить деформации до 100% их внутреннего диаметра

Длительный срок эксплуатации

• Исключительная усталостная прочность;
• Срок эксплуатации – не менее 100 лет (и он ограничен лишь сроком службы уплотнительных колец из EPDM компаунда);
• Высокое кратковременное и долговременное гидростатическое сопротивление, что подтверждается графиками испытаний:

При краткосрочном увеличении давления в трубопроводе – трубы MOLECOOL способны выдержать двукратное превышение рабочего давления без каких-либо повреждений. Поэтому гидроудары не страшны трубам из молекулярно-ориентированного поливинилхлорида классом ориентации 500 (cкорость распространения волны при гидроударе по трубам MOLECOOL в 4 раза меньшая, чем по чугунным трубам (293 ПВХ-О и 1100 Чугун).

Повышенная пропускная способность

• Уменьшенная толщина стенки трубы

• Чрезвычайно гладкая внутренняя поверхность

• В среднем – позволяет занижать диаметры в проектах на порядок по сравнению с трубами из ПЭ100

Высокое качество воды

• Трубы MOLECOOL абсолютно не подвержены коррозии;
• ПВХ-О 500 инертный материал, который практические невозможно разрушить химическими и биологическими воздействиями;
• Трубы MOLECOOL имеют все необходимые гигиенические сертификаты для применения их для транспортирования питьевой воды.

Выдающееся поведение при экстремальных температурах

Укладка при -40 до +50 градусов

Стойкость к УФ излучению

Даже после нахождения на солнце в течение года – труба не меняет НИКАКИХ своих свойств, лишь возможно незначительное выцветание пигмента.

Надежное раструбное соединение

• Усиленный БИОРИЕНТИРОВАННЫЙ раструб, формуемый одновременно с телом трубы;
• Увеличена длина раструба на 30% по сравнению с требованиями стандарта

Надежная защита от протечек Anger-Lock

• EPDM компаунд
• ПП кольцо
• Химически стойкие материалы
• Трехлепестковый дизайн
• Никогда не потеряется из раструба
• 100% от попадания твердых частиц в раструб

Высокая сейсмостойкость

• Гибкость
• Устойчивость к точечным воздействиям
• Компенсация в раструбе

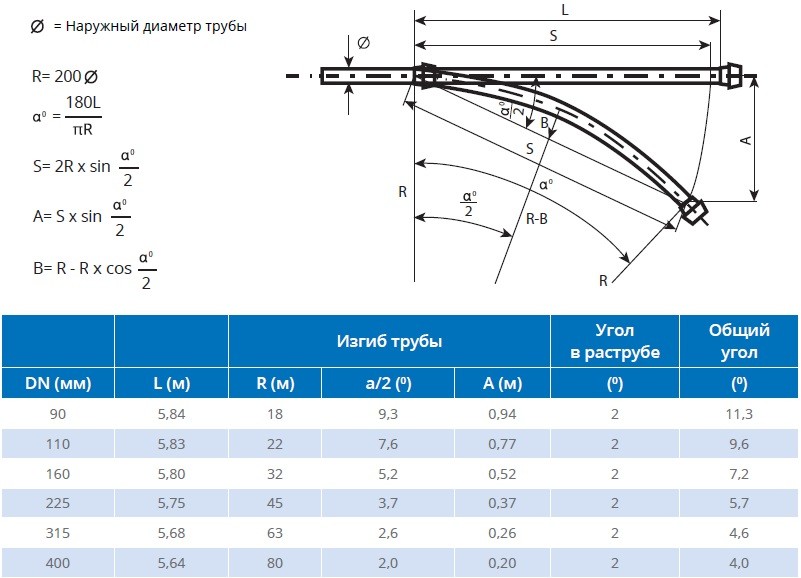

Холодный изгиб труб до 12 градусов!

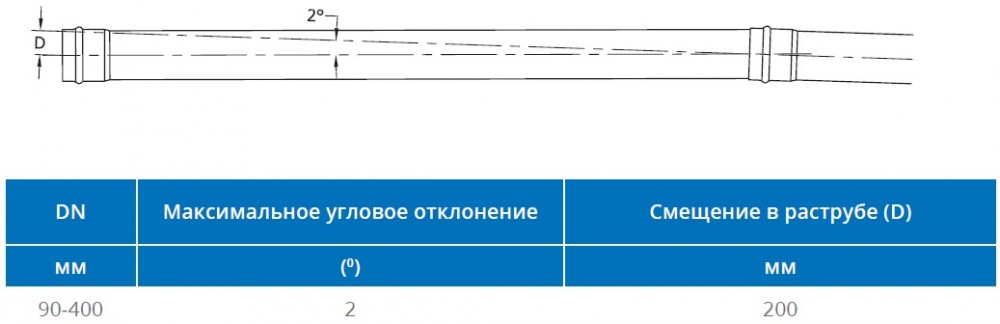

В раструбе возможно отклонение на угол до 2 градусов

Низкий вес труб

Высокая скорость монтажа

• Сборка без усилий и спецтехники
• Малые затраты на монтаж

Наименование показателя/ критерия сравнения	ПЭ 100	ПВХ-О класса 500	Комментарии
Минимальная длительная прочность, МПа	10	50	показатель отличается в 5 ращений в пользу ПВХ-О труб.
Прогнозируемый срок службы, лет	50	250
Возможность контрафакта (некачественной продукции)	Маленькая стоимость выхода на рынок позволяет начать производство заводам с самым различным качеством продукции	Лицензионная технология, отсутствие некачественного сырья, нет возможности для подделки.	Гарантия качества при покупке ПВХ-О труб.
Вес трубы (на примере диаметра 315 мм. sdr 11) кг/м.п.	25,7	11,6	Вес ПВХ-О труб в два раза меньше, что позволяет существенно облегчить монтажные работы. При работе до 500 мм. не требуется применения крана.
Тип соединения труб.	Сварка в стык	Раструб со специальным уплотнительный кольцом. Особая конструкция из полипропиленнового и резинового кольца не позволяет сдвигаться уплотнению,  имеет пониженную совместную деформацию. Прогнозируемый срок службы уплотнительного кольца 380 лет.	Монтаж труб ПВХ-О простой, быстрый и дешевый.  Монтаж возможен при отрицательных температурах, в дождь, не требует повышенной квалификации персонала.
Скорость монтажа за 8 часов	143-169 метров	800-1000 метров	Монтаж труб ПВХ-О в 3-5 раз быстрейшем труб из ПЭ
Фитинги	Сегментные, электросварные	Ориентированные из ПВХ-О, чугунные фитинги.
Монтаж	Высокая стоимость монтажа, требуются  специальные сварочные аппараты, квалифицированный сертифицированный персонал. При отрицательных температурах и для защиты от дождя требуется сооружение специальных защитных конструкций.	Низкая стоимость монтажа. Монтаж возможен при любых погодных условиях.	Трубы ПВХ-О со степенью ориентации 500, монтируются меньшим количеством людей, за меньшее время , не требуют сварочного оборудования и генератора. трубы до 500 диаметра могут перемещаться по строительной площадке силами рабочих.
Шероховатость	Низкая на трубе и высокая на стыках	Низкая
Твердость поверхности трубы по Шору	60-65	81-85
Гидравлический удар. Пиковое значение давления вследствие гидравлического удара (бар), вызванное резким перекрытием  трубопровода при скорости потока 2,5 м/с.	12	11	Гидравлический удар который развивается в трубопроводе у труб ПВХ-О немного ниже, чем у ПЭ труб.
Коэффициент температурного расширения 1/°С	2,20Е-04	8,00Е-05	Существенно меньший коэффициент линейного теплового расширения у труб ПВХ-О. У труб ПВХ-О при  20°С составляет 9,6 мм (на 6 м), у ПЭ труб 26,4 мм. При температуре  40 °С у ПВХ-О труб-28,8 мм на 6 м, у ПЭ труб-79,2 мм.
Ударная прочность при отрицательных температурах	нет данных	каждая партия проходит испытания при -20 °С.
Биокоррозия (зарастание труб биологическими отложениями)	Средняя	Отсутствие биокоррозии
Пропускная способность	низкая пропускная способность	Пропускная способность по сравнению с ПЭ трубами выше  более чем на 40%, это позволяет использовать трубы меньшего диаметра по сравнению с ПЭ трубами.
Потребление электроэнергии насосами для прокачки равного объема воды	Выше, чем в ПВХ-О трубах	Ниже чем в любых других трубах	на 15-20% ниже, чем в ПЭ трубах.
